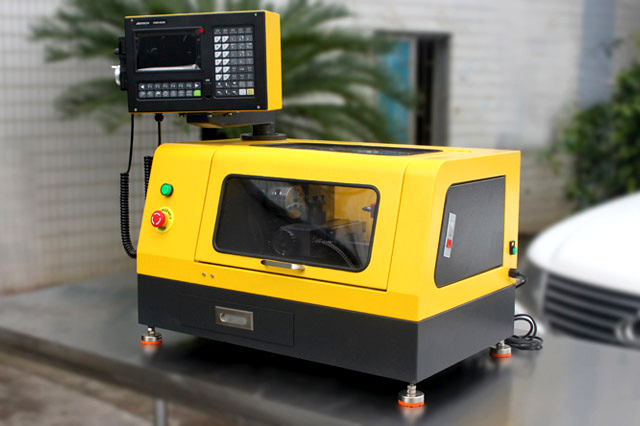

• Description

小零件加工,科研開發,首板製作,創客創新實驗室
同時也可用於高職或科大院校CNC技術培訓教學等


配置專業的數控系統並帶有電子手輪,操作簡便,性能非常穩定.
可以直用第三方編程軟體圖形直接生成程序(圖形化編程),也可以手工編程.
全封閉防護結構,提高使用的安全性和觀摩性.
使用優質鑄鐵材料鑄造、配置高精度研磨滾珠丝杆,保證機器加工剛性與精密度,機器堅固穩定耐用.

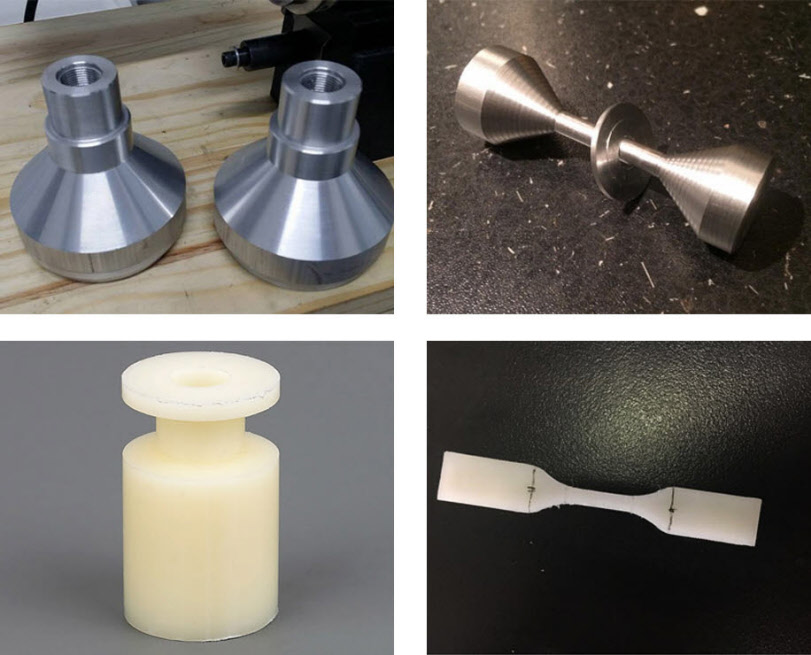

加工材料廣泛(鐵、銅、鋁、塑料、有機玻璃等材料).

特點

1、適合校園創客、創新工作室科技製作加工零件、理實一體化CNC專業培訓、企業科研單位加工小零件。
2
、即滿足初學CNC人群入門,又滿足職業學習CNC操作人,可以直用第三方編程軟體圖形直接生產G代碼程序(圖形化編程),也可以手工編程,加工材料廣泛(鐵、銅、鋁、塑料、有機玻璃等材料),加工精度高,機器堅固穩定耐用。
3
、配置專業的工業級面板CNC系統(機器帶有面板系統,不需要另外電腦),不再擔心機床出故障,更安全、更穩定、更耐用;系統配套有遠程操作軟體,可聯網遠程管理及操作多台機床;帶圖形仿真功能,完善的自診斷功能,實時顯示出現異常立即報警,保證操作安全性,帶電子手輪,方便手動操作。
4
、使用220伏電壓、採用透明有機玻璃與金屬鈑金全封閉結構,提高使用的安全性和觀摩性,採用精選的優質鑄鐵材料鑄造、採用高精度研磨滾珠丝杆,保證機器加工精度,佔地0.5平方米,具有實際加工能力和精度的實用型機床。
5
、採用ISO標準G代碼編程,支持M代碼及S代碼,全面兼容FANUC,三菱G代碼和多種CAD/CAM軟體( MasterCAMUGCAXA等軟體編程等);支持強大的B類宏解析功能,方便用戶開發自己的運動控製程序。
適合行業:適合校園創客、創新工作室科技製作加工零件、理實一體化CNC專業培訓、企業科研單位加工小零件

技術參數

主要性能特點

1、台式、使用220伏電壓,全封閉加透明有機玻璃結構、優質鑄鐵材料鑄造、採用高精度研磨滾珠丝杆;
2
、搭載YornewL2工業級面板網絡版數控系統、8G內存、配套有與系統一致的上位機遠程操作軟件,可聯網遠程操作及管理多台機床,DNC遠程加工;
3
、執行國際通用標準G代碼編程,支持M代碼及S代碼,兼容FANUC,三菱G代碼和多種CAD/CAM軟件( MasterCAMUGCAXA等軟件編程等);
4
、主要加工材料:銅、鋁合金、PVC塑料、有機玻璃等

精度

重複定位精度:0.02mm
定位精度:0.03mm
系統分辨率:0.001mm

XZ軸行程

縱向(X軸):70 mm
橫向(Z軸):160 mm

通訊介面

以太網口聯機、USB介面、COM口等多種通訊方式

編程軟件

MasterCAMUGCAXA

主軸轉速

100~2500 /分鐘(數控系統G代碼控制轉速)

迴轉直徑

140mm

夾持工件直徑

1-60mm

主軸通孔

10mm

工作台有效尺寸

140mm×90mm

主軸孔莫氏錐度

莫氏2

尾軸孔莫氏錐度

莫氏1

電子手輪

4檔三檔電子手輪

數控系統

YornewL2工業級面板網絡控系統

遠程上位機軟件

支援遠程控制及操作機器及聯網維護

輸出功率

350W

使用電源

AC220V/50Hz

淨重/毛重

50/60kg

外型尺寸

750×450×450mm

包裝尺寸

850×470×470mm

隨機配件

保險絲、三爪卡盤鑰匙、頂尖、T形螺母、內六角扳手、油壺、雙頭扳手、鉤頭扳手、卡盤反爪、外圓端面車刀、機床硬件說明書、數控系統編程說明書、數控系統操作說明書
