HumanCAD人體運動模擬分析軟體

 NexGen Ergonomics的HumanCAD人體建模解決方案可在能夠執行各種人體工程學和人為因素分析的三維環境中創建數字人體。

HumanCAD人體運動模擬軟體通過確定不同尺寸人類能夠看到，觸到，抬起哪些內容來説明使用者設計產品和工作場所。新的HumanCAD人體運動模擬軟體是我們的第五代產品，它展示了我們不斷的創新，該創新始於1990年，當時是全世界首台基於PC的人體建模解決方案ManneQuin，隨後是MannieQuinPRO和MannieQuinELIE.全球各行各業、政府組織、大學和顧問的成千上萬的用戶已經獲得了這些人體建模解決方案。

 HumanCAD人體運動模擬套裝軟體含一個允許客戶購買自己所需模組的模組化機構。

所有配置中都包括正向和逆向的運動學，人體建模使用各種庫和資料庫，視覺和觸及率分析等等。

你可以下這些庫中保存您的自訂姿勢和人體測量學，以便以後重新使用。
HumanCAD人體模擬運動軟體的人體工程學評估工具提供有關潛在傷害風險和姿勢分析的資料。其他的人體係數工具可説明確定觸達、視覺、舒適性和合適性要求。

產品特色
柔性人體測量
• 廣泛的男女資料庫包括1988年的Natick美國陸軍，NASA-STD-3000,加拿大陸軍，英國，日本等等，以及兒童資料庫。
• 人體測量學的半自動化控制：可以手動輸入模型的身高和體重值。同時相應地縮放其餘地身體部位。
• 手動控制人體測量: 手動輸入各個人體段尺寸（按值和百分點）以生成一個特定地人體測量模型。
• 人體測量學編輯使你能夠修改你的虛擬人體模型地體型。選項包括確定數位化人體將更接近於瘦型或胖型體型。

簡單的人體模型定位
• 在人體運動範圍內完全鉸接身體
• 預定義地人體模型和手勢庫。用戶能夠添加自己地姿勢。
• 即時逆向運動學（IK）和正向運動學（FK）
• 捕獲可以使用Microsoft Kinect添加到姿勢庫中的姿勢
• 人體模型到達點（人體模型或人可以到達所選點）
• 人體模型看點（人體模型或人可以看到所選點）
• 帶有人體貼合地板功能的數位地板
• 自動移動，允許使用者將人體模型移動到物件，或將物件移動到物件
• 附加對象

人體工程學和空間分析
• 手和腳的可及度
• 帶有視景窗的人體模型視力分析，視場的3D表示，視錐
• 基本的2D和3D繪圖/建模工具，包括注釋和標記
• 動態距離和角度：當3D場景發生變化時（例如隨著零件移動或人體模型調整大小），測量值會自動更新
• 可選的ErgoTools包括修訂的NIOSH提升方程和多種生物力學模型選項（包括與密西根大學3D SSPP模型的介面）
• 由McConville等人定義的BSIP（人體節段慣性參數）。 （1980）（關於美國空軍男兵）和年輕人等。 （1983年）（關於美國空軍女兵）。這些方法更實際地闡述了線段的品質，質心和慣性矩陣。

多功能環境和3D導航
• 互動式拖動器：允許輕鬆地重新定位零件或人體模型
• 通過“屬性”視圖，可以快速查看和編輯所選零件，人體模型和測量的所有屬性，包括位置和方向，顏色
• 3D渲染器支持透明度和高光，並允許在3D場景中進行動態導航
• OpenGL渲染
• 對象分組
• 多個獨立的3D視圖
• 快速和使用者友好的3D物件操縱
• 面板可以對接或浮動，提供更靈活的介面
• 物件層次結構以圖形方式表示，並支援拖放
• 本機支援可轉換的幾何形狀以簡化使用者工作流程

廣泛的導入匯出檔支援
• 包括對DXF，FBX，OBJ，OSG，OSGB，OSGT，OSGX，IVE和3DS檔案格式的檔導入/匯出支援。 可選的CADExchange模組提供IGES，STEP，STL和DWF（僅可用於匯出的DWF檔案格式）格式。支援IGES v5.3和STEP（AP203和AP214）格式。
• MQP格式的檔需要先轉換為OSG，然後才能導入HumanCAD。
• 重新載入導入的CAD檔的功能，該檔已在任何CAD軟體中進行了修改，從而使您可以更快地對3D檔進行人為因素分析

人機工程學設計與測試

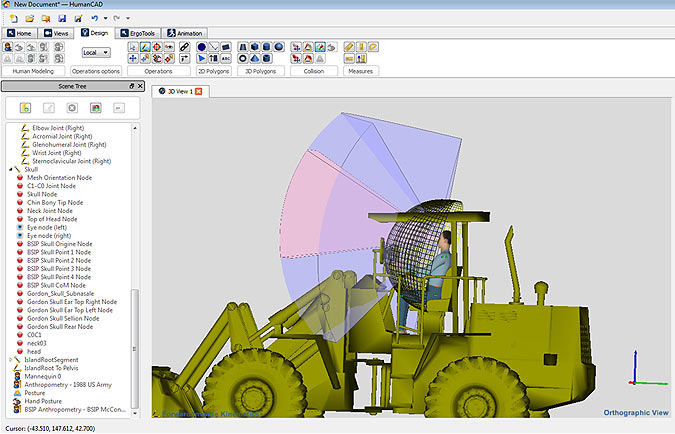

HumanCAD人體運動模擬軟體可以協助設計各種運輸工具。 您可以輕鬆創建各種人體測量學的人體模型，以測試您的設計的覆蓋範圍，視野等。
