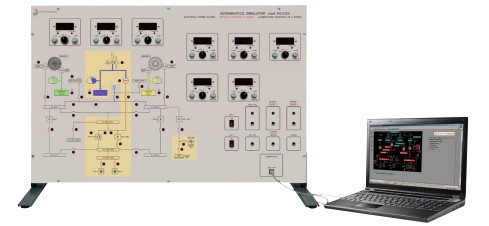

AQ-1 / EV,是列入的一套完整的教育設備在飛機系統的基本訓練。
模擬器包括一個電腦輔助面板,用絲網其成分明確的位置模擬圖。
模擬圖不同區域都與代表不同的顏色以強調系統的特有方面。
光線和顯示的指標,安裝了模擬圖使評估控制演變。
信息可在控制的圖形顯示輸入,例如在電腦上的飛機狀態((park, APU...)
螢幕系統的長期監測。
訓練計劃:
•發電
- 直流電池
- APU(輔助單位)
- 交流發電機(集成驅動發電機)
- 變壓器整流器(TR)
- 電子逆變器DC-AC
- 外部電源
- 隨機空氣渦輪(RAT)
- 應急發電機
- 液壓迴路(綠,藍,黃)
•電網
- 直流母線BAT
- DC BUS1 - DC BUS2
- DC BUS ESS(緊急總線)
- AC BUS1
- AC ESS總線(緊急總線)
- AC BUS2
- BUS TIE接觸
- MAINT總線(接地處理總線)
•系統監控模擬
• 狀態
- park
- 機場服務支持
- APU供電
- APU發動機起動
- 起飛
- 著陸
•電氣問題處理
技術規格:
系統被安排絲綢螢幕上,面板具備:
•彩色絲印面板
•與開關的操作條件的選擇和
按鈕
•顯示屏及LED可視化
•參數動態顯示,在電腦屏幕上,
高圖形性能的軟件(LabVIEW中)
•接駁USB與電腦
電源:230 VCA 50赫茲單相 - 50 VA
(其它電壓和頻率應要求提供)
