• Description

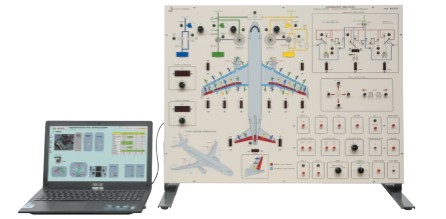

AQ-2 / EV,包括在對飛機系統的基本訓練了一套完整的教學設備。模擬器包括一個計算器輔助面板,與它的元件的一個明確的位置silk-模擬圖。

模擬圖的不同區域以不同的顏色表示以強調系統的特有的方面。

光線和顯示的指標,安裝在模擬圖中使評估控制的變陣。可用在控制輸入的相關資訊,如在電腦螢幕上的飛機狀態((parkAPU ...)圖形顯示使系統的長期監測。




訓練計畫:


壓力產生 - 發動機驅動泵(綠色液壓回路) - 發動機驅動泵(黃色液壓回路) - 電動泵(藍色液壓回路) - 電力傳輸單元(PTU
蓄壓器 - 電路1累加器 - 電路2累加器 - 電路3累加器
液壓執行器綠色電路 - 襟翼,方向舵,擾流板,前輪轉向藍電路 - 擾流板,方向舵,升降舵黃電路 - 電梯,尾翼,起落架
系統監控模擬模式 - 地面 - Takeoff-飛行 - 著陸
配置 - APU啟動 - 液壓泵ON - 電泵ON - PTU自動 - 車輪踏板盤角度控制 - 5襟翼/縫翼位置的選擇 - 6飛行控制按鈕 - 速度和駐車制動 - 液壓緊急情況(PTURAT ...
技術參數:系統佈置在絲網上,面板具備:彩色絲印面板開關和按鈕

顯示幕及LED視覺化的操作條件的選擇
參數動態顯示,在電腦螢幕上,高圖形性能的軟體(LabVIEW中)
接駁USB與電腦電源:230 VCA 50赫茲單相 - 50 VA(其它電壓和頻率應要求提供)
