• Description

使用時機


遇到右圖生產模式時，應該如何在模擬模型中建立?

劇情

共有3種產品、3種機台

各產品的生產途徑如下:

Type1: M1 > M3 > M1 > M2

Type2: M1 > M2 > M3

Type3: M3 > M2 > M1



需要紀錄的標籤

  • Type : 產品種類
  • Step : 走到第幾個製程
  • Station : 下一製程要去哪個站別


    • Global Table 紀錄生產途程

    依照產品種類及途程數建立表格

    Type1: M1 > M3 > M1 > M2

    Type2: M1 > M2 > M3

    Type3: M3 > M2 > M1

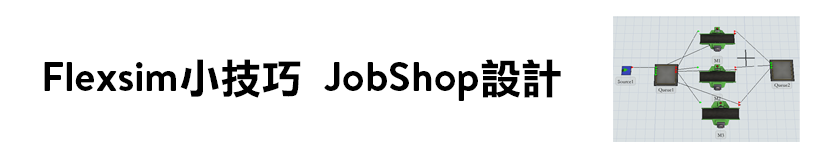

    建立產線

    • Queue1依序拉到3個機台
    • 機台的Output Port，第一個拉到Queue2，第二個拉到Queue1

    Source設定


    • 設定產品種類、Step及第一站機台。
    • Item.station 設定讀表 Table("GlobalTable1")[item.Type][item.step]

    Queue1設定


    將Send To Port設定為右圖


    機台設定


    • 3個機台都一樣的設定

    • 在加工完成後，更新Step及下一站站別

    • Send To Port依照站別判斷是否完工了
