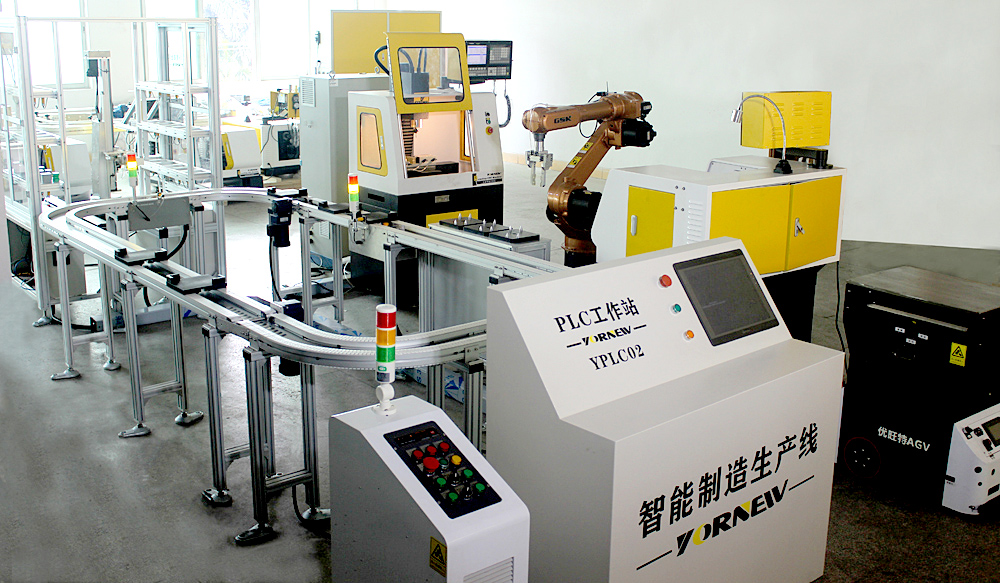

四、系統組成簡介
1、立體倉庫單元
立體倉庫單元的主要功能是為系統提供加工工件原材料和儲存成品件兩大倉儲功能,採用三層貨架儲存單元貨物,用相應的物料搬運設備進行貨物入庫和出庫作業的倉庫。
2、環型流水線單元
環型流水線單元主要由鋁合金型材基體、環行傳輸線、自動導向機構、變頻調速系統、自動定位機構等組成。可完成對工件在不同速度下的輸送,不同工位的自動定位,從而大大提高了自動環形傳輸線的工作效率。
3、數控車床加工中心單元
數控車床加工中心單元採用小型化,占地小,用於整個工件的軸類部份的加工,採用自動門、自動裝夾、四工位自動刀架、並有工件冷卻加工系統,現實機加工件無人化DNC自動加工,配置伺服電機、工業級數控系統,精度高。
4、數控銑床加工中心單元
數控銑床加工中心單元採用小型化,占地小,用於整個工件三軸聯動加工。可用於雕刻、數控鑽、數控銑等加工工藝,採用自動門、自動裝夾等,現實機加工件無人化DNC自動加工,配置伺服電機、工業級數控系統,精度高。
5、六自由度機器人單元
六自由度工業機器人、抓取機構、氣爪等組成,主要完成對工件的提取及搬運到各數控加工單元、AGV小車搬運單元及工件視覺檢測單元等。包含旋轉(S軸),下臂(L軸)、上臂(U軸)、手腕旋轉(R軸)、手腕擺動(B軸)和手腕回轉(T軸),6個關節合成實現末端的6自由度動作。
6、四座標機器人
四座標機器人主要負責立體倉庫的原材料入庫與出庫、成品零件的入庫。夠實現自動控制的、可重複程式設計的、多功能的、多自由度的、運動自由度間成空間直角關係、多用途的操作機。他能夠搬運物體、操作工具,以完成各種作業,具有高速性的最大化輸送量,超長的工作執行時間,節省地面空間。
7、視覺檢測單元單元
檢測單元的主要功能是對工件的精度、外觀形狀品質是否合格,通過攝像頭獲取工件的圖像,由影像處理器完成工件合格與否的判斷,將不合格工件剔除,將合格的工件傳送至下一單元,而將不合格的工件推送至廢料槽。
8、RFID系統單元
RFID系統單元是一種非接觸式的自動識別系統,它通過射頻無線信號自動識別目標物件,用於對工件材料的資訊記錄,加工路徑記錄、產品追溯化管理,由RFID標籤和RFID讀寫器組成,標籤安裝在工件放置的工裝板上-記錄該工裝板上放置零件資訊,RFID讀寫器安裝在工裝板經過的每一個工位上,當工件到達該工位元時系統可通過讀寫器,識別到該工件的運輸及加工途徑。每個傳輸工裝板上都安裝有RFID標籤,在每個加工工位元物料都需要進行識讀操作,並將資訊通過網路傳輸給伺服器,即時的跟蹤物料位置資訊和倉儲位置資訊,做到物料、成品、半成品的可追溯性管理。
9、AGV小車搬運單元
AGV小車無人搬運車由機器人輸送加工後的零件或從庫房特定庫架抓取零件,AGV智慧小車並依據方位計畫運動途徑,運行至裝卸站,准停,主動將零件放置到裝卸站緩衝區,由四軸座標機器人卸貨至立體倉庫成品區或原材料區。實現線邊設備和自動倉儲的自動上下料功能,採用鐳射通訊感測器通訊,信號傳輸快捷方便;行走模組採用PLC控制,AGV的PLC通訊,PLC發送任務碼給機器人,實現點位控制;主控通訊,AGV整體與主控PLC通訊。
10、PLC工作站單元
採用工業自動化主流PLC,可隨意擴展,配備觸控式螢幕、具備物聯網介面,鋁合金型材構成,連接牢固。
11、總控台
總控平臺主要由單相電網電壓指示、電源控制部分、控制主機、狀態指示燈、10.4英寸工業彩色觸控式螢幕S7-315主機,電腦等組成,主要完成監視各分站的工作狀態並協調各站運行,完成工業控制網路的集成。它帶有電源總控制系統、視頻監控系統,產線處的有資料均可從總控制台收集獲取,可通過總控調度分配各個模組的工作職能。電源系統實施強弱電分開管理,待機休息及檢修時要求強電關閉,控制、信號燈弱點部分完全獨立運行。
12、零部件周轉拖盤
用於原材料及成品件的輸送周轉用,配合RFID系統及智慧倉庫、環型流水線中應用。實現送料,取料,輸送周轉功能;實現智慧化工作與管理,並對每個環節的時間點、責任人等關鍵資料進行即時採集,彙集到統一的資訊平臺,最大限度的提高存儲貨物的能力。
