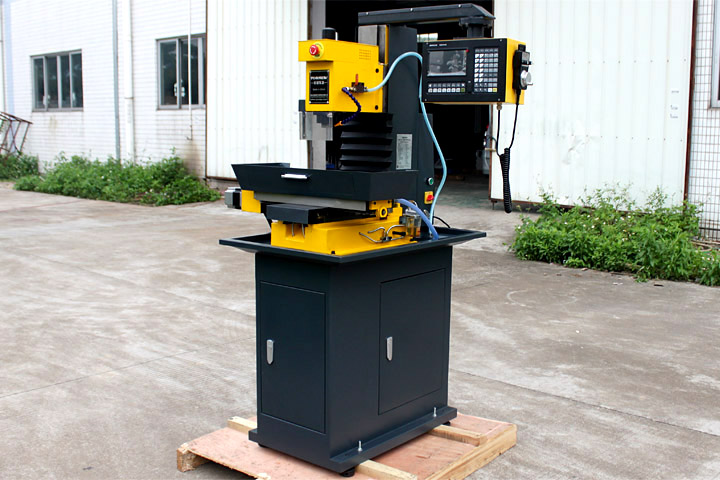

• Description

小零件加工,科研開發,首板製作,創客創新實驗室

同時也可用於高職或科大院校CNC技術培訓教學等

床身導軌使用優質鑄鐵材料鑄造,經超音頻淬火後精磨,剛性好、保證機器加工剛性與精密度,機器堅固穩定耐用。
配置Yornew808MD22數控系統,可加裝第4軸,實現4軸聯動,並帶有電子手輪,性能穩定.
XYZ軸採用高精度研磨滾珠丝杆、配置集成一體化潤滑系統、配有工件冷卻系統
可以直用第三方編程軟體圖形直接生成程序(圖形化編程),也可以手工編程
加工材料廣泛(鐵、銅、鋁、塑料、有機玻璃等材料)

特點

1、床身導軌使用優質鑄鐵材料鑄造,經超音頻淬火後精磨,保證機器加工剛性與精密度,機器堅固穩定耐用、性價比高;
2
Yornew808MD2工業級CNC系統,預留有第4軸接口,可加裝第四軸,可實現四軸聯動,可選配華中808、廣數980MDc,西門子808D等,不同系統價格不一樣;
3
、全面兼容FANUC,三菱等國際標準G代碼和多種CAM軟體(MasterCAMUG等);支持強大的B類宏解析功能,方便用戶開發自己的運動控製程序;
4
XYZ軸採用高精度研磨滾珠丝杆、配置集成一體化潤滑系統、配有工件冷卻系統;配備電子手輪、方便靈活操作、CNC系統具備自動分中,對刀儀等多種對刀方式;
5
、可以直用第三方編程軟體圖形直接生成程序(圖形化編程),也可以手工編程;
6
、配備高精度主軸電機(可選配風冷1.5kw電主軸),實現主軸無級調速,主軸轉速採用G代碼控制;
7
可選配第4CNC分度頭,加工更複雜的零件,CNC分度精度零回差,定位精度0.005mm
8
、加工材料廣泛(鐵、銅、鋁、塑料、有機玻璃等材料);選擇特殊配件功能更強大、使用更靈活;

適合行業:五金加工廠的小零件加工,企業或學校的科研開發,首板製作,創客創新實驗室,同時也可以用於高職或科大院校CNC技術培訓教學等。

技術參數

主要性能特點

優質鑄鐵材料鑄造、採用高精度研磨滾珠丝杆、帶工冷卻系統、整合一體化潤滑系統;
搭載Yornew808MD2工業面板CNC系統並配有電子手脈;
執行國際通用標準G代碼編程,支持M代碼及S代碼,兼容FANUC,三菱G代碼和多種CAD/CAM軟體( MasterCAMUGCAXA等軟體編程等);
主要加工材料:鋼件、鐵件、銅、鋁合金、PVC塑料、有機玻璃等

精度

重複定位精度:0.02mm
定位精度:0.03mm
系統分辨率:0.001mm

XYZA軸行程

橫向(X軸):300mm
縱向(Y軸):175mm
垂直(Z軸):270mm
旋轉(A軸):360(可選軸)

編程軟體

MasterCAMUGCAXA

主軸轉速

100~3500 /分鐘(可選配24000/分鐘)

工作台尺寸

450×160mm

最大鑽孔直徑

13mm

最大銑削直徑

60mm

T型槽尺寸/數量

12 mm/3

主軸錐度

MT3

電子手輪

4檔三檔電子手輪

CNC系統

Yornew808MD2工業面板CNC系統

輸出功率

1.5kw

使用電源

AC220V/50Hz

淨重/毛重

300/350kg

外型尺寸

900 × 950 × 1750mm

包裝尺寸

1100 × 1040 × 2000mm

隨機配件

冷卻系統、電子手輪、鑽夾頭鑰匙、鑽夾頭、鑽夾頭錐柄、平口鉗、外六角螺栓、墊圈、T形螺母、內六角扳手、雙頭扳手、螺絲刀、油壺、套筒扳手、麻花鑽頭1把、銑刀2把、拉桿、機床硬件說明書、CNC系統編程說明書、CNC系統操作說明書
